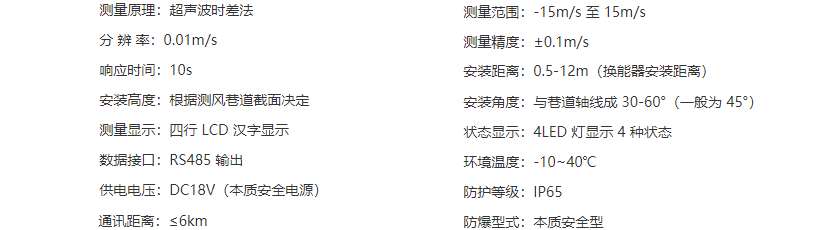

YFC15型煤矿用风速仪技术指标

各类矿用风速仪比较

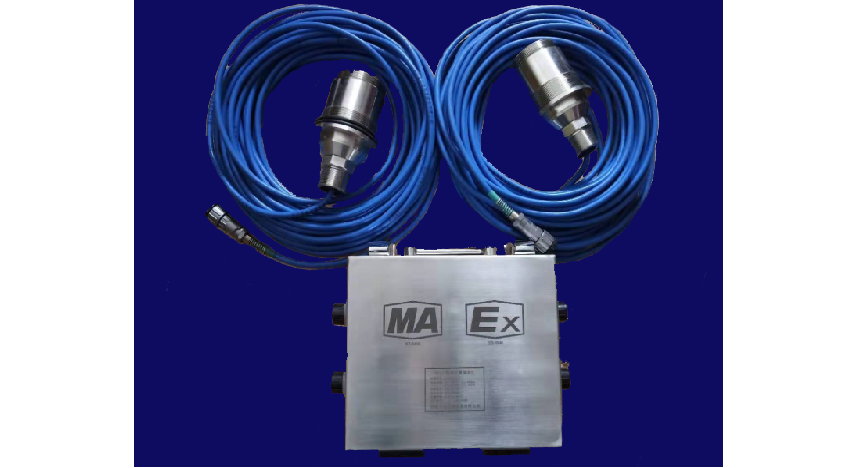

YFC15型煤矿用风速仪简介

YFC15型煤矿用风速仪是一款利用超声波在空气中传播的时间差来测量风速的测量仪器。

它主要由显示主机和两个超声波探头组成，用于监测宽度较大的巷道内的风流速度。其利用声波在流体中顺流、逆流传播相同距离时存在时间差，而这个时间差与被测流体的流动速度有关系，由此测出时间的差异而得出流体的流速。主机通过两个超声波探头对风速进行信号采集，再经过数据处理的分析处理及计算，得出具体风速，并通过RS485信号方式直接或通过其它通信分站传输至地面。

风速是指监测矿井中巷道内某个断面的风速,风量是由风速乘以巷道断面面积得到。

本仪器的风速测量精度达到±0.1m/s，能够测量正反向风速。

风速计算:

L为超声波路径，即测量距离，α为声波方向与风向之夹角。

YFC15型煤矿用风速仪的风量是由风速乘以巷道断面面积得到。

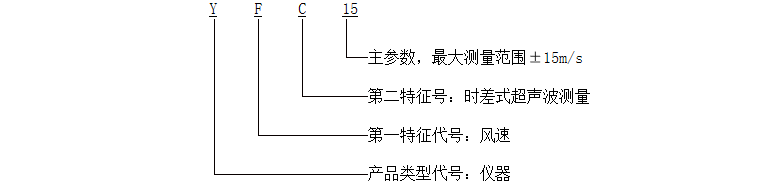

型号说明

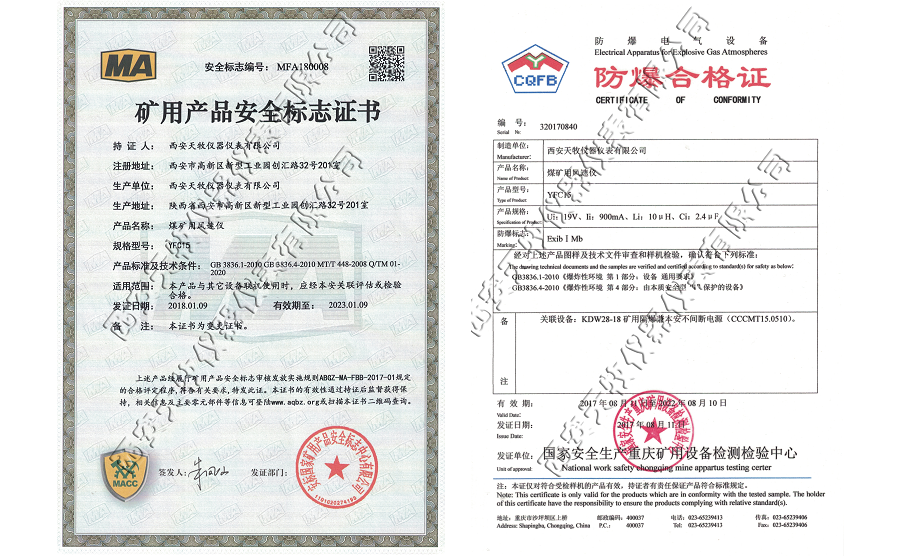

安标证书与防爆证书

知识产权保护

仅就YFC15型煤矿风速仪而言，申请发明专利2项，实用新型1项，著作版权10余项。为该产品建立了严密的保护措施，为后续进一步开发奠定基础。

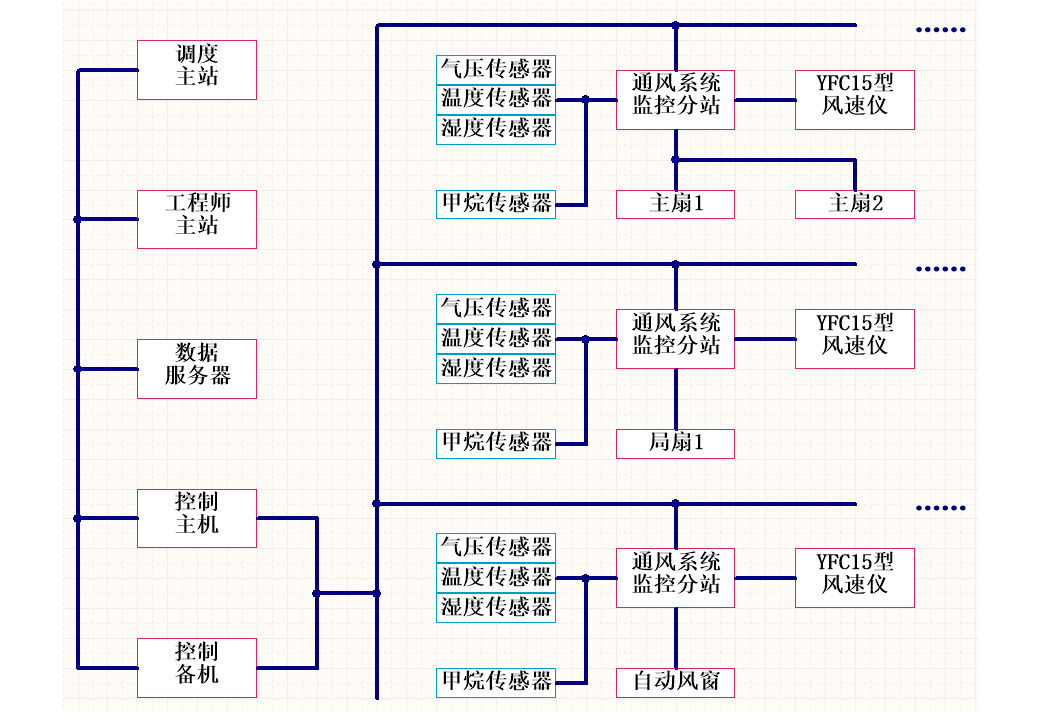

控制系统

控制逻辑：

系统采用全闭环结构，双层PLC控制。底层由通风系统监控分站与FYC15型煤矿用风速仪通信，获取风速、风量、气压、气温、湿度等数据，根据实时数据和上位机系统的授权，进行主扇、局扇、自动风窗的控制，以调节风量。也可根据设计加入甲烷（瓦斯）传感器，根据现场实际工况，调节通风风量。

系统监控主机分主备双机，实时执行工程师主站给与的授权，监控控制各通风系统监控分站的运行。

监控主机内部有一个可设置的PLC逻辑监控系统，用于实时调度智能通风系统的运行。

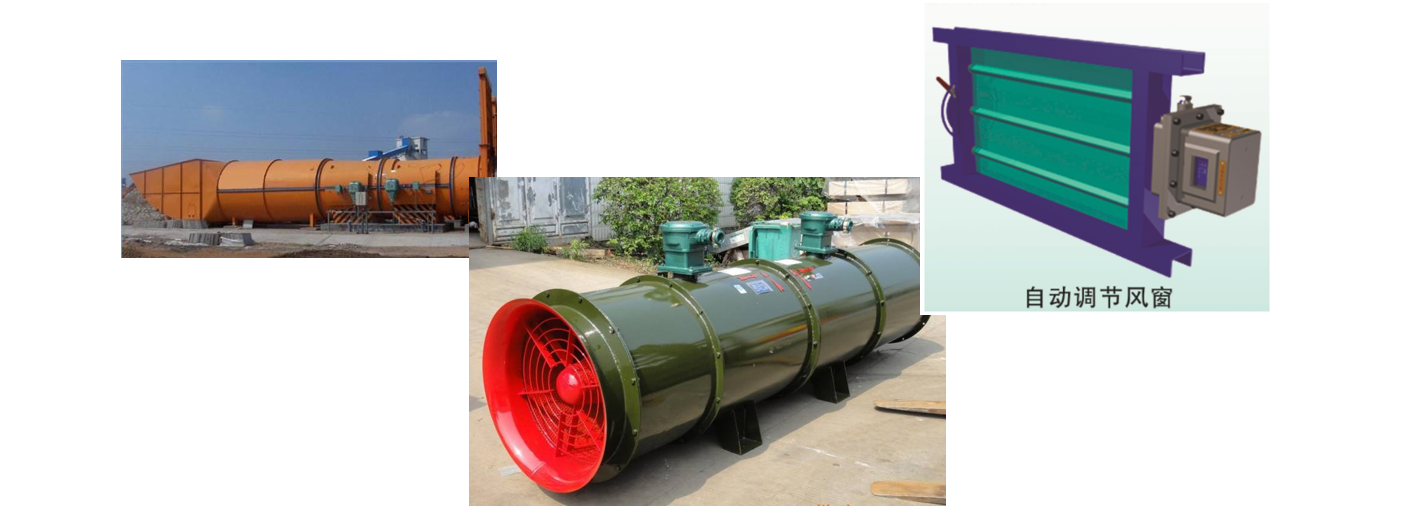

控制对象：

工程案例

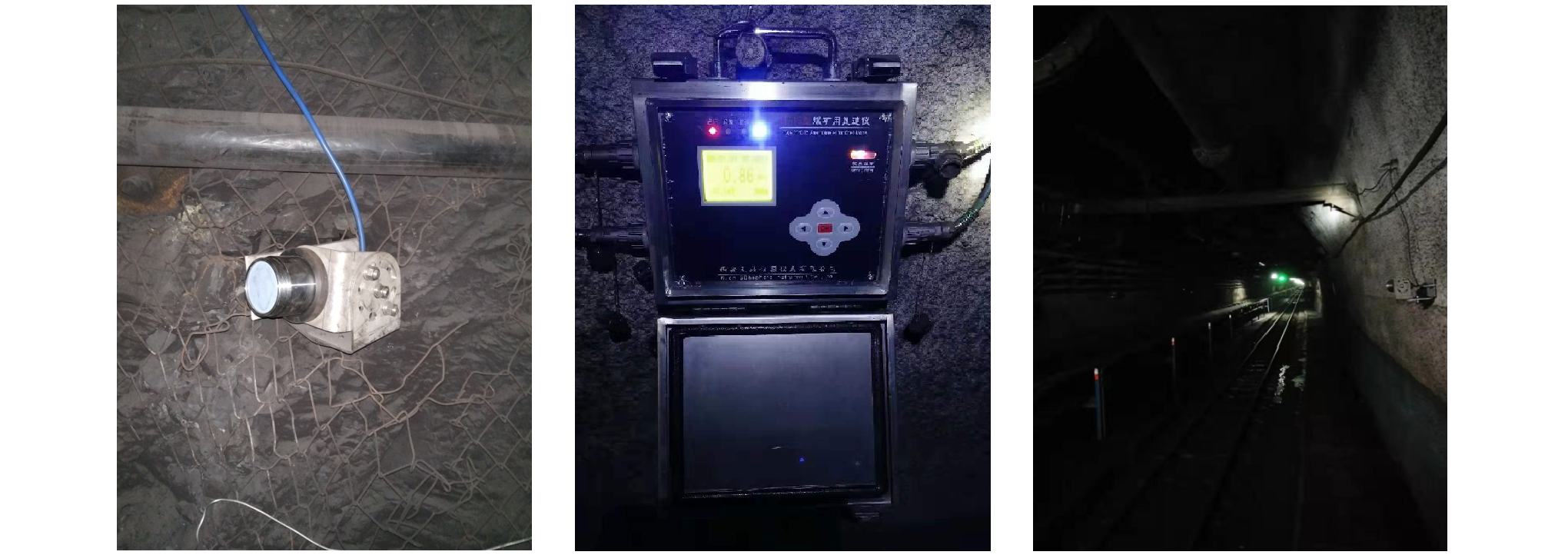

YFC15型煤矿用风速仪现场安装和运行情况

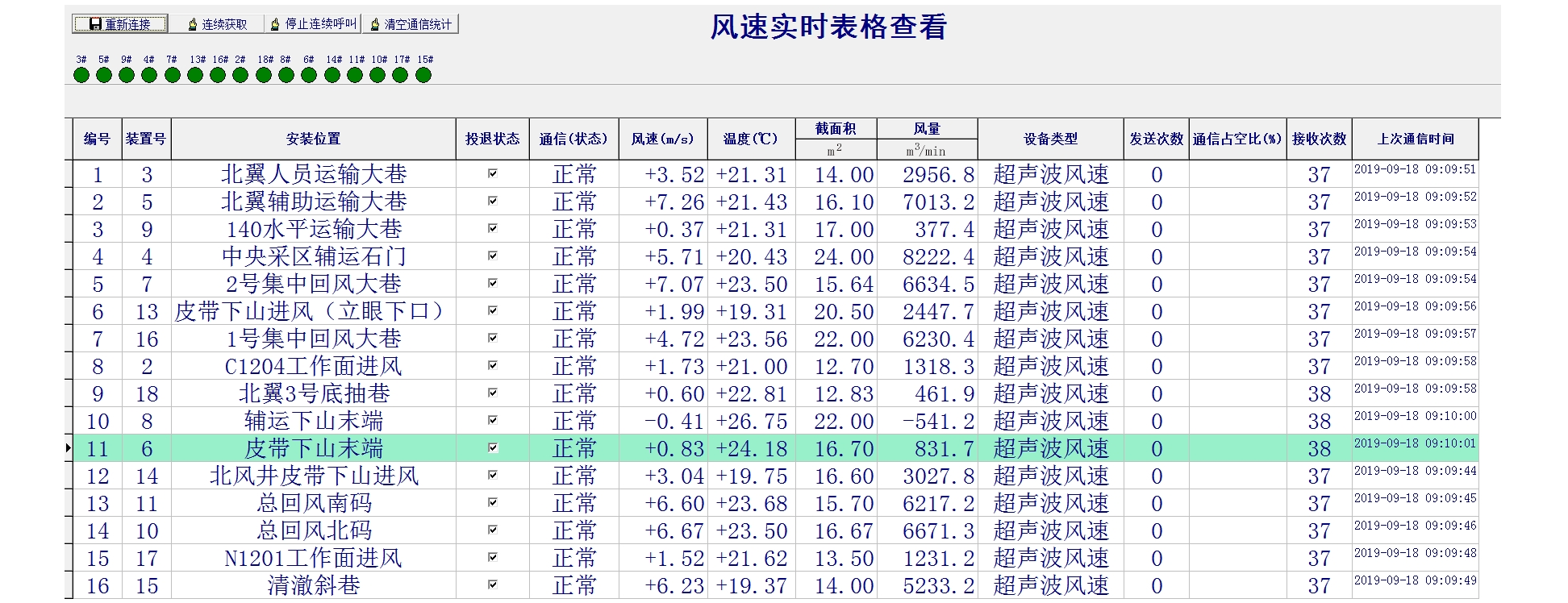

数据监测

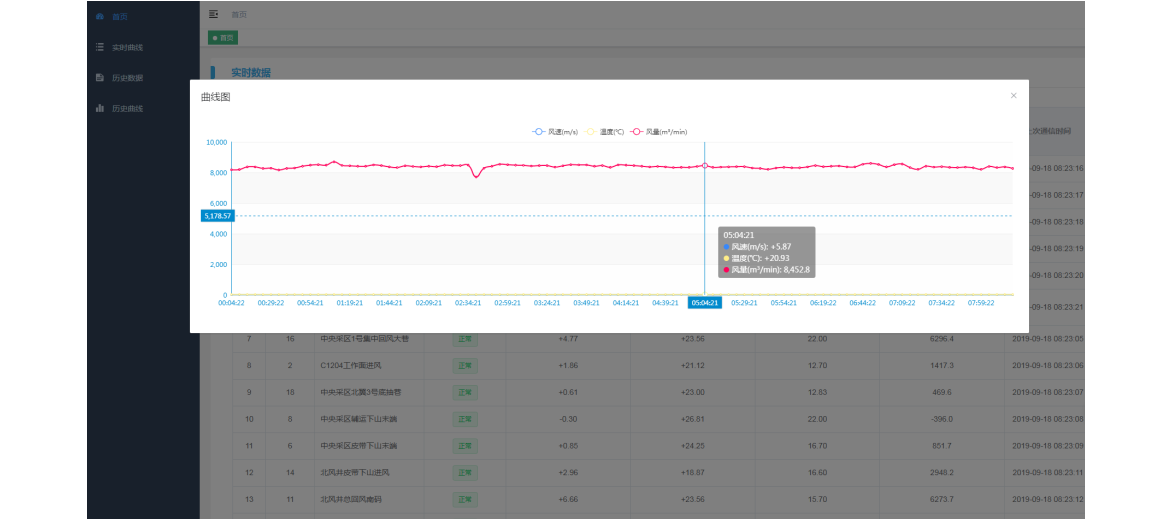

远程数据浏览
